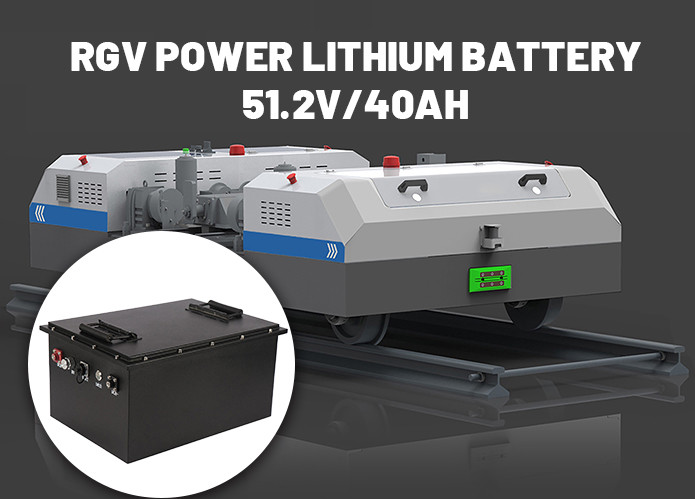

51Skema desain baterai daya RGV.2V 40AH

Menurut kebutuhan dan spesifikasi pelanggan (keperluan daya kereta api),dan jarak tempuh harian yang sebenarnya 30-40 kilometer dan penggunaan suhu rendah -20 derajat pembuangan lingkungan, spesifikasi 51.2V/40AH. Dalam hal sel baterai, baterai lithium ternar umur panjang dari merek lini pertama domestik digunakan,dan parameter yang relevan dari pelanggan direalisasikan dengan 14 seri 8 dan kombinasiDalam hal perlindungan sirkuit perlindungan baterai lithium, 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60APerlindungan lithium: perlindungan sirkuit pendek, perlindungan overcharge, perlindungan overdischarge, perlindungan overcurrent, perlindungan suhu, keseimbangan dan sebagainya.

Skema desain baterai daya RGV:

1) Papan perlindungan (PCM): terutama untuk desain baterai lithium baterai yang dapat diisi ulang dari jalur perlindungan, karena karakteristik kimia dari baterai lithium itu sendiri,perlu menyediakan biaya tambahan, overdischarge, short circuit, overcurrent, suhu dan fungsi perlindungan lainnya untuk menghindari menyebabkan pembakaran, ledakan dan bahaya lainnya.
2) IC Perlindungan (Protection IC): Chip fungsi perlindungan utama dari skema desain, yang memantau fungsi overcharge, overdischarge, overcurrent, short circuit dan sebagainya.Buat sel bekerja di brankas, jangkauan yang stabil dan efisien.
3) Saklar suhu: terutama dirancang untuk fungsi perlindungan suhu Ketika suhu baterai itu sendiri mencapai 75 derajat karena masalah abnormal lainnya,saklar suhu bertindak untuk mencapai perlindungan suhu tinggi, dan secara otomatis pulih ketika suhu turun.
5) 26650 baterai lithium-ion / 26650/5000mah /3.6V (baterai kelas otomotif).
6) Tabung efek medan (MOSFET): Tabung MOSFET, yang memainkan peran beralih dalam sirkuit perlindungan,dan selalu membuat tegangan di kedua ujung beban tidak naik atau turun untuk memastikan stabilitas tegangan.

Parameter produk:

Tegangan nominal: 51.2V
Kapasitas nominal: 40AH
Ukuran baterai: 371*269*146mm
Resistensi internal baterai: ≤50mΩ
Baterai berat: 16KG
Listrik pengisian: kurang dari atau sama dengan 15A
Arus pelepasan terus menerus: kurang dari atau sama dengan 60A
Arus perlindungan: standar 150A
Tegangan pengisian: 58,8V
Tegangan pemotongan pembuangan: 39,2V
Masa pakai: ≥500 kali
Suhu pengisian: 0 ~ 45°C
Suhu pembuangan: -20 ~ 60 °C
Suhu penyimpanan: -20 ~ 35 °C
Perlindungan suhu baterai: 70°C±5°C

Fitur utama:

1, paket baterai aman, kinerja suhu rendah yang baik, umur siklus panjang.
2, umur siklus baterai paket tinggi, sesuai dengan rendah karbon, penghematan energi, perlindungan lingkungan konsep nilai.
3, sistem BMS built-in baterai, dengan beberapa fungsi perlindungan, sistem perlindungan (PCM / BMS) semua mengadopsi chip dan MOS paling canggih di Jepang dan Amerika Serikat.
4, bahan baterai Li-Ni-Co-Mn-O (bahan terner), LiFePO4 (besi lithium) tersedia.
5, dapat memilih baterai merek domestik sebagai unit kombinasi untuk memastikan konsistensi, stabilitas dan keamanan paket baterai.
6, bisa kombinasi multi-string dan desain baterai modular.
7Baterai memiliki perlindungan suhu bawaan.
8Rating tahan air: IP65
